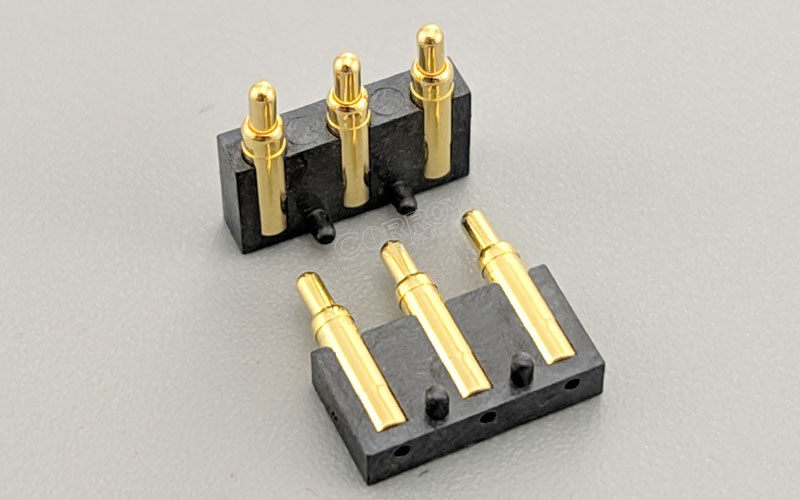

今天在這里和大家一起來說說關于pogo pin結構組成部分及特點情況，pogo pin 是一種應用于手機等電子產品中的精密連接器，廣泛應用于半導體設備中，起連接作用，接下來我們就一起來看看。

Pogo pin由三部分組成

針頭Plunger黃銅鍍金 ，針管Tube黃銅鍍金，彈簧Spring不銹鋼測試針，用于測試PCBA的一種探針。表面鍍金，內部有平均壽命3萬~10萬次的高性能彈簧。

國外比較有名的生產廠家有： QA ,IDI、UC、Semiprobe、ECT，INGUN，彈簧針廠家探針的材質：W，ReW,CU、 A+

1.主要采用的材質為W，ReW, 彈性一般，容易偏移，粘金屑，需要多次的清洗，磨損損針長，壽命一般。

2. A+材質的免清針，這種材質彈性較好，測試中不容易偏移，并且不粘金屑，免清洗，因此壽命較長。

電氣性能：連接器的主要電氣性能包括接觸電阻、絕緣電阻和抗電強度。

1.接觸電阻 高質量的電連接器應當具有低而穩定的接觸電阻。連接器的接觸電阻從幾毫歐到數十毫歐不等。

2.絕緣電阻 衡量電連接器接觸件之間和接觸件與外殼之間絕緣性能的指標，其數量級為數百兆歐至數千兆歐不等。

3.抗電強度 或稱耐電壓、介質耐壓，是表征連接器接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。

4.其它電氣性能。

電磁干擾泄漏衰減是評價連接器的電磁干擾屏蔽效果,電磁干擾泄漏衰減是評價連接器的電磁干擾屏蔽效果，一般在100MHz~10GHz頻率范圍內測試。

pogo pin的產品優點

1.降低成本

東莞POGOPIN連接器生產過程相比彈片式連接器更靈活，無需開模，可以小批量生產，降低總成本。

2.改善生產過程

連接器簡化電子產品的裝配過程，也簡化了批量生產過程。

3.便于升級

隨著技術進步，裝有連接器時可以更新元部件，用新的，更完善的元部件代替舊的。

4.易于維修

如果某電子元部件失效，裝有連接器時可以快速更換失效元部件。

5.設計的靈活性

使用連接器使工程師們在設計和集成新產品時，以及用元部件組成系統時，有更大的靈活性，更好的節省產品空間。

pogo pin
