pogo pin 屬于連接器的一種，它的作用很簡單就是起到了一個彈性連接的作用。可以方便的解決小空間內板對板連接，pogo pin可以根據實際的工作需求進行制定，在制定中還可以選擇不同的規格。

下面為大家介紹一下關于pogo pin 連接器的作用和性能：

 首先，連接器主要的作用就是彈性連接，pogo pin在彈性連接過程中能保持持續穩定的工作電流，而且電流很小，只有3A，特殊的可以達到6安，增加直徑的話可以提高到10安甚至更大。它的工作電壓在36伏以下，壽命可以做到10000次以上，特殊的可以超過100萬次，在連接上起到了重要作用。

 其次，在pogo pin 連接器的工作環境也有一定的要求，它工作時的適應溫度在-25度和75度之間，而當它處于儲存狀態時溫度也有變化，在-40度到85度之間。而且在導通的電阻上也小于30毫歐。目前柯睿電子采用的測試方式是工作行程內的動態接觸電阻。 pogo pin連接器具備了很多的優點，如：接觸電阻小，產品工作高度高，工作高度低，前期開發費用低，產品載流大，點對點的接觸，壽命長等被很多的大公司一直應用，由于非常多大低端公司導致大家對pogo pin連接器有一些片面的認識，比如pogo pin容易斷電，接觸不穩定等。其實只要產品設計合理經過動態電阻的測試，產品的可靠性是非常高大。

連接器設計Pogo pin篇pogo pin連接器研發概述： .pogo pin連接器(POGO PIN  CONNECTOR)的定義﹕是指所用在電子訊號與電源上的彈簧針連接器, pogo pin連接器是訊號的橋梁, 其質量良莠不僅影響電流與訊號傳輸?shù)目煽慷? 并會牽動整個電子設備終端的整體質量 。

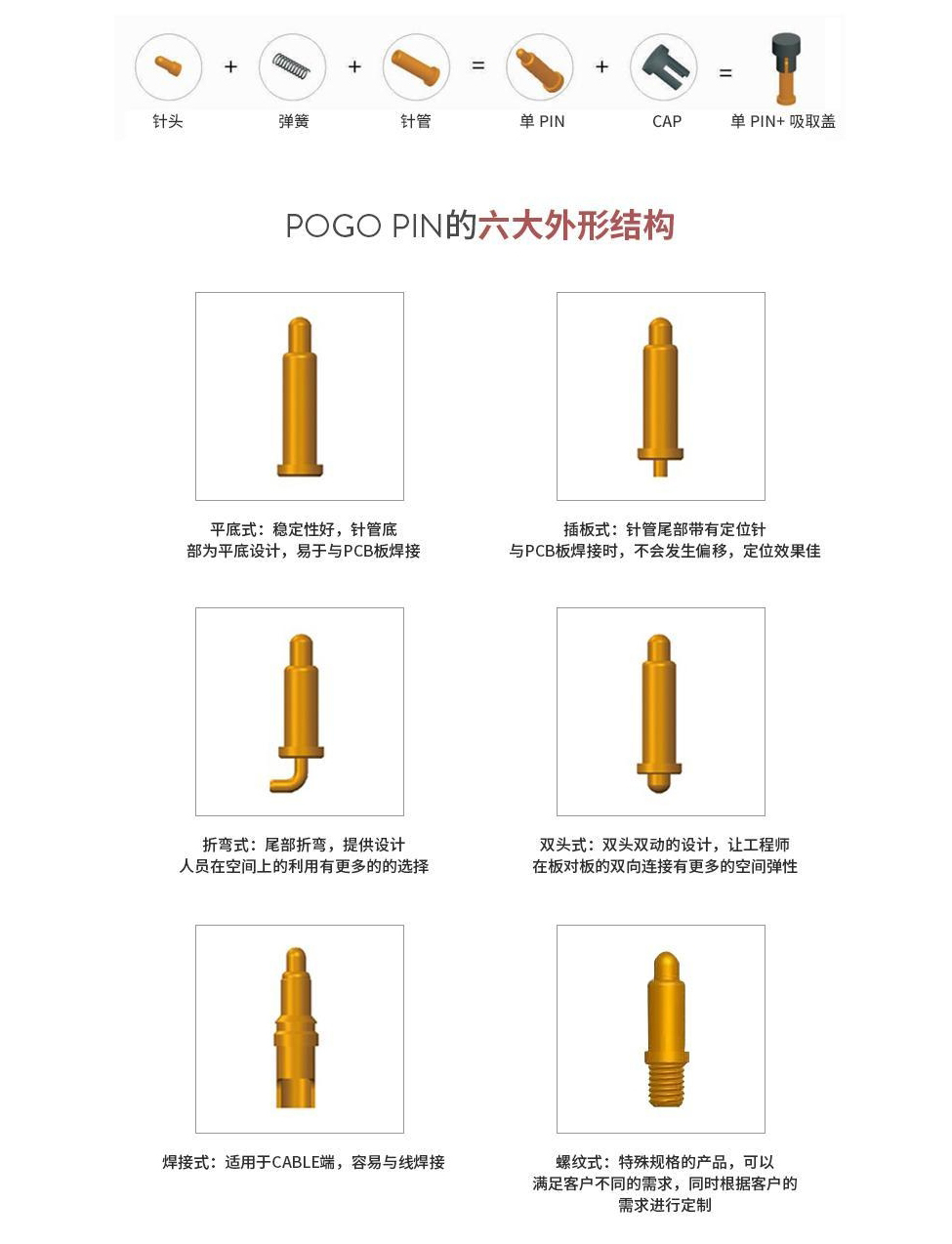

.pogo pin連接器種類:

1表貼類 表面貼片式Pogo Pin連接器主要應用于回流焊工藝，在大量使用時可以提高焊接效率，是最普遍的應用方式。該類產品焊接面為平面，因此焊接面積比較大。產品為卷帶包裝，必要時會增加工藝帽，以便SMT機械手吸取。

 2插件類   插件型Pogo Pin連接器主要應用于波峰焊及手焊工藝，該產品主要比貼片型可以更好的定位，產品的尾針穿過pcb板，當然對于手焊也比較方便。產品通常為散裝。

 3.雙頭pogo pin 這類產品主要應用于特殊的場合，兩端都不能焊錫，可以方便的分離。這類產品不適合卷裝

 4.磁性連接線 比較新型的連接方式，這種運用pogo pin連接器然后再加上磁鐵，可以通過磁鐵的吸力把pogo pin端和solid pin完全吸附在一起，達到連接的目的。

這種方式由于插拔方便，達到一定力量后可以自動分離，插拔壽命長，不分正反面。已經從最初的只有蘋果電腦的連接線采用，到現在被很多大公司采用的一種新型連接方式。
